Nhà phố từ 4 đến 6 tầng hiện nay không còn là điều hiếm gặp tại các đô thị. Việc di chuyển qua quá nhiều tầng lầu mỗi ngày trở thành rào cản lớn đối với người già, trẻ nhỏ và ngay cả sinh hoạt thường nhật. Thang máy gia đình từ một thiết bị "xa xỉ" nay đã trở thành một giải pháp công năng tiêu chuẩn.
Tuy nhiên, thi công thang máy nhà phố — đặc biệt là nhà cải tạo — đòi hỏi sự chính xác tuyệt đối về kết cấu, điện nước và kích thước thông thủy. Bài viết này dưới góc độ kỹ thuật thi công sẽ giúp anh/chị nắm trọn bộ kiến thức thực tế trước khi đặt bút ký hợp đồng.
1. XU HƯỚNG BÙNG NỔ VÀ GIÁ TRỊ THỰC TẾ
- Tối ưu hóa công năng tầng cao: Trước đây, tầng 4, tầng 5 thường bị bỏ trống hoặc chỉ làm kho vì tâm lý "ngại leo". Khi có thang máy, không gian này chuyển thành Phòng khách tổng hợp, Bếp – Đảo ăn trên cao thoáng đãng, hoặc Master Suite sang trọng.
- Giải pháp cho gia đình đa thế hệ: Đảm bảo an toàn tuyệt đối cho ông bà, trẻ nhỏ khi di chuyển.
- Chi phí hợp lý hóa: Sự phát triển của dòng thang liên doanh và công nghệ mới giúp chi phí tiếp cận dễ dàng hơn nhiều so với 10 năm trước.
2. CÁC LOẠI THANG MÁY PHỔ BIẾN VÀ PHẠM VI ÁP DỤNG
| Loại thang | Cơ chế vận hành | Ưu điểm | Nhược điểm | Phạm vi áp dụng phù hợp |
| Thang Cáp kéo | Động cơ kéo cáp và đối trọng | Giá tốt, linh kiện sẵn, tốc độ nhanh, bảo trì rẻ | Cần hố PIT sâu (từ 0.5 mét đến 1.4 mét), cần chiều cao OH tốt | Nhà xây mới hoàn toàn, hoặc nhà cải tạo có nền hầm thoáng |
| Thang Trục vít | Động cơ xoay quanh trục vít | Hố PIT rất nông (từ 10 cm đến 15 cm), không cần OH quá cao, thẩm mỹ kính đẹp | Tốc độ chậm, chi phí thay linh kiện và bảo trì cao | Nhà cải tạo diện tích hẹp, không đục được nền móng |
| Thang Thủy lực | Piston áp lực dầu đẩy cabin | Vận hành rất êm, không cần OH cao | Chi phí đầu tư ban đầu cao, rủi ro rò rỉ dầu theo thời gian | Nhà phố biệt thự cao cấp, hạn chế chiều cao tầng trên cùng |
3. TẢI TRỌNG, KÍCH THƯỚC VÀ 3 THÔNG SỐ KỸ THUẬT "SỐNG CÒN"
Tải trọng thông dụng cho nhà phố:
- Tải trọng 300 kg - 350 kg (cho 3 đến 4 người): Phù hợp nhà phố diện tích từ 40 m2 đến 60 m2.
- Tải trọng 450 kg (cho 5 đến 6 người): Phù hợp nhà phố diện tích trên 60 m2 hoặc kết hợp kinh doanh, cho thuê.
3 Thông số Kỹ thuật bắt buộc phải khống chế:
- Hố PIT (Âm sàn): Là khoảng âm từ mặt sàn hoàn thiện tầng 1 xuống đáy hố thang. Thang cáp kéo thường yêu cầu PIT tối thiểu từ 600 mm đến 1000 mm. Với nhà phố cải tạo vướng dầm móng hoặc nước ngầm, việc xử lý PIT nông là bài toán quan trọng nhất.
- OH (Overhead): Chiều cao tính từ sàn hoàn thiện tầng trên cùng đến trần hố thang. Thông thường cần tối thiểu từ 3600 mm đến 4200 mm. Nếu vi phạm chiều cao khống chế giấy phép xây dựng, bắt buộc phải chọn dòng thang không phòng máy (Machine-Room-Less) hoặc thang trục vít.
- Kích thước Thông thủy (Hố thang) so với Kích thước Cabin:
-
Ví dụ: Hố thang thô rộng 1500 mm x sâu 1500 mm thì cabin thực tế sử dụng chỉ còn khoảng rộng 1100 mm x sâu 900 mm.
-
4. 3 SƠ ĐỒ BỐ TRÍ MẶT BẰNG THANG MÁY NHÀ PHỐ
Phương án 1: Thang máy nằm trong Lòng Thang bộ
- Cách làm: Tận dụng khoảng giếng trời giữa vế thang bộ để đặt hố thang (Khung thép kính hoặc cột bê tông).
- Ưu điểm: Tiết kiệm diện tích tối đa, lấy sáng tự nhiên qua thang kính.
- Nhược điểm: Thang bộ bị thu hẹp chiều rộng, mất khoảng giếng trời lấy thông thoáng.

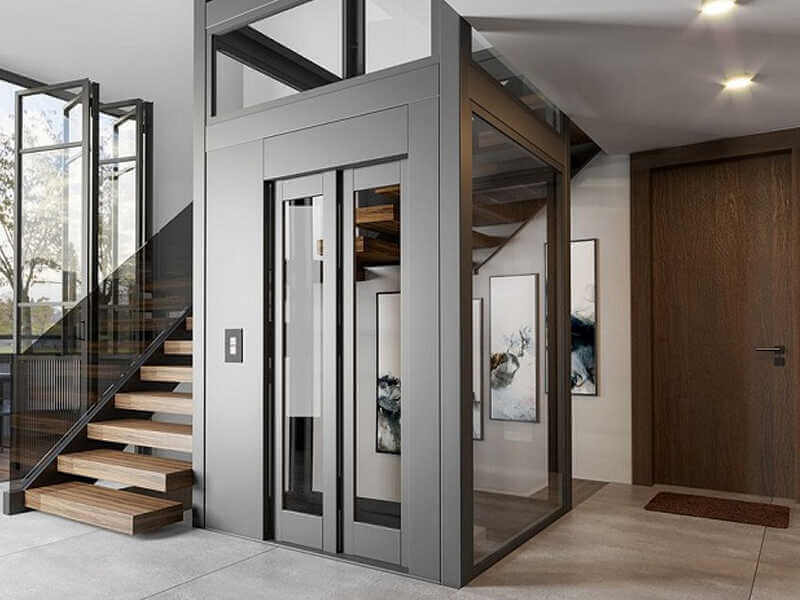

Phương án 2: Thang máy Kế bên Thang bộ (Song song hoặc Vuông góc)
- Cách làm: Đặt thang máy cạnh thang bộ ở giữa nhà hoặc cuối nhà.
- Ưu điểm: Thang bộ rộng rãi, di chuyển bộ thoải mái, giếng trời độc lập.
- Nhược điểm: Tốn chiều sâu hoặc chiều rộng mặt bằng (cần nhà có chiều dài trên 12 mét).
Phương án 3: Thang máy ở Góc nhà / Ngoài trời (Sân trước hoặc Sân sau)
- Áp dụng: Cực kỳ tối ưu cho nhà cải tạo. Không can thiệp nhiều vào hệ dầm sàn hiện hữu.
5. GÓC NHÌN KỸ SƯ: NHỮNG "BẪY" RỦI RO THƯỜNG GẶP KHI THI CÔNG
Chống thấm hố PIT:
Đáy hố PIT là nơi thấp nhất nhà, rất dễ bị ngấm nước ngầm hoặc rò rỉ nước từ nhà vệ sinh kế bên. Nước vào hố PIT sẽ làm rỉ sét hệ thống cáp, biến áp và công tắc hành trình.
-
Giải pháp: Thi công chống thấm ngược nhiều lớp bằng Sika hoặc Microcement kết hợp băng cản nước PVC tại đường ngừng thi công ngay từ khâu đổ bê tông.
Hệ thống Điện Nguồn:
- Thang máy tải trọng từ 350 kg trở lên khuyên dùng điện 3 pha (380V) để vận hành ổn định, không bị sụt áp làm ngắt thang đột ngột.
- Nếu dùng điện 1 pha (220V), bắt buộc phải đi dây nguồn độc lập từ tủ tổng và lắp thêm Biến áp hoặc Cụm lưu điện dự phòng (ARD).
Dầm khóa khung hố thang:
Rất nhiều thợ xây dựng bỏ qua việc đổ dầm lanh-tô giằng hố thang ở khoảng giữa các tầng (từ 1.5 mét đến 1.8 mét mỗi khoảng). Thiếu dầm này, cơ sở để bắt ray dẫn hướng cho thang máy sẽ bị rung lắc khi vận hành.
6. TIÊU CHÍ LỰA CHỌN ĐƠN VỊ CUNG CẤP VÀ LẮP ĐẶT
- Thang Liên doanh so với Thang Nhập khẩu:
- Thang liên doanh (Cabin nội địa, Động cơ/Tủ điện nhập): Giá hợp lý (từ 300 triệu đến 450 triệu đồng), kích thước tùy biến linh hoạt theo nhà cải tạo.
- Thang nhập khẩu nguyên chiếc: Giá cao (từ 700 triệu đến trên 1 tỷ đồng), độ hoàn thiện tinh xảo nhưng kích thước hố thang phải chuẩn 100% theo catalogue hãng.
- Năng lực Bảo hành và Đáp ứng sự cố: Chọn đơn vị có đội ngũ kỹ thuật thường trực tại địa phương, cam kết có mặt xử lý sự cố trong vòng 30 đến 60 phút.
- Kiểm định An toàn: Bắt buộc phải có Giấy chứng nhận kiểm định an toàn của Trung tâm kiểm định thuộc Bộ Lao động - Thương binh và Xã hội trước khi đưa vào vận hành.
Một công trình thang máy vận hành êm ái, bền bỉ phụ thuộc 50% vào chất lượng thiết bị và 50% vào kỹ thuật thi công phần thô (hố thang, hố PIT, điện nguồn) của người kỹ sư tại công trường.
Anh/chị đang cân nhắc phương án lắp thang máy cho nhà xây mới hay cải tạo? Cần tư vấn chi tiết hơn về mặt bằng hay giải pháp xử lý hố PIT cho hiện trạng nhà mình? Hãy liên hệ để được giải đáp nhé.
Hỏi: Có một quy chuẩn kích thước hố thang/cabin cho từng loại tải trọng thang không?
Đáp: Trong ngành thang máy, có quy chuẩn kích thước hố thang và cabin tương ứng cho từng mốc tải trọng, nhưng nó được chia làm 2 chuẩn hoàn toàn khác nhau tùy thuộc vào loại thang anh lựa chọn:
1. THANG NHẬP KHẨU NGUYÊN CHIẾC (QUY CHUẨN CỨNG NHẮC - NGHÊM NGẶT)
Các hãng thang lớn thế giới (Mitsubishi, Fuji, Schindler, Otis...) tuân thủ nghiêm ngặt TCVN 6395 / ISO 4190. Nhà sản xuất đúc sẵn cabin theo kích thước chuẩn tại nhà máy, kỹ sư xây dựng bắt buộc phải xây hố thang theo đúng kích thước catalogue, sai lệch 1-2 cm cũng không lắp vừa.
Dưới đây là bảng thông số tiêu chuẩn thực tế cho các tải trọng nhà phố phổ biến:
| Tải trọng | Số người | Kích thước hố thang thô (Thông thủy) | Kích thước Cabin (Sử dụng thực tế) | Kích thước Cửa thang (Rộng x Cao) | Hố PIT tối thiểu | OH tối thiểu |
| 250 kg - 300 kg | 3 người | 1300 mm x 1300 mm | 900 mm x 800 mm | 600 mm x 2100 mm | 1000 mm | 3800 mm |
| 350 kg | 4 - 5 người | 1500 mm x 1500 mm | 1100 mm x 900 mm | 700 mm x 2100 mm | 1200 mm | 3800 mm |
| 450 kg | 6 người | 1600 mm x 1600 mm | 1200 mm x 1000 mm | 700 mm x 2100 mm | 1400 mm | 4000 mm |
| 630 kg | 8 - 9 người | 1800 mm x 1800 mm | 1400 mm x 1100 mm | 800 mm x 2100 mm | 1500 mm | 4200 mm |
2. THANG LIÊN DOANH / THANG GIA ĐÌNH CẢI TẠO (QUY CHUẨN MỀM - TÙY BIẾN)
Với nhà phố cải tạo hoặc nhà diện tích nhỏ, chúng ta không thể áp dụng chuẩn cứng trên. Lúc này, kích thước cabin sẽ "may đo" theo hiện trạng thực tế của hố thang.
Tuy nhiên, vẫn có công thức quy đổi kích thước bắt buộc mà Kỹ sư thi công phải nắm để tính toán mặt bằng:
Công thức trừ hao kết cấu hố thang:
- Chiều rộng Cabin = Chiều rộng hố thang thô trừ đi 400 mm đến 450 mm (Khoảng trống dành cho ray dẫn hướng 2 bên + khung cabin).
- Chiều sâu Cabin = Chiều sâu hố thang thô trừ đi 500 mm đến 600 mm (Khoảng trống dành cho đối trọng sau + cửa thang lùa 2 cánh mở về 1 bên hoặc mở từ trung tâm).
Ví dụ thực tế:
- Nếu anh cải tạo nhà, tận dụng giếng trời chỉ đo được hố thang thô rộng 1400 mm x sâu 1300 mm.
- Cabin thực tế thu được sẽ là: Rộng (1400 - 400) = 1000 mm x Sâu (1300 - 500) = 800 mm.
- Kích thước này tải được khoảng 300 kg - 350 kg (3-4 người đứng).
3. CÁC QUY CHUẨN AN TOÀN BẮT BUỘC KHÁC THEO TCVN
Dù là thang nhập hay thang liên doanh, khi nghiệm thu và đăng ký kiểm định an toàn vẫn bắt buộc phải đạt các quy chuẩn sau:
- Dện tích sàn cabin tối thiểu cho 1 người: Tối thiểu phải đạt 0.28 m2 cho 1 người.
- Chiều cao Cabin tiêu chuẩn: Từ 2100 mm đến 2200 mm.
- Kích thước cửa thang: Rộng tối thiểu 600 mm (chuẩn người chui qua vừa, tốt nhất là từ 700 mm trở lên để bê đồ hoặc đẩy xe lăn).
- Vùng an toàn hố PIT: Đáy hố PIT phải đảm bảo khi cabin hạ xuống mức thấp nhất (kịch hành trình), bên dưới vẫn còn một khoảng không gian trống cao tối thiểu 500 mm để kỹ thuật viên chui xuống bảo trì mà không bị đè.
Hỏi: Nếu cùng chừa một khoảng giếng trời 1,5m x 1,5m, làm thang kính hay thang xây kín sẽ cho cabin rộng hơn?
Đáp: Nhiều người nghĩ thang kính tiết kiệm diện tích nên cabin sẽ rộng hơn, nhưng thực tế thang xây kín mới cho cabin rộng hơn.
Lý do nằm ở vị trí đặt khung chịu lực:
-
Với thang xây kín: Hệ cột bê tông/tường gạch nằm bên ngoài lòng hố. Hệ ray dẫn hướng được khoan cấy trực tiếp vào tường bê tông, giúp tối ưu trọn vẹn khoảng thông thủy 1,5m x 1,5m. Cabin thực tế đạt khoảng 1,1m x 1,0m (tải trọng khoảng 350 - 450kg).
-
Với thang kính: Bốn cột thép định hình chịu lực phải đặt lọt lòng bên trong khoảng thông thủy 1,5m x 1,5m, sau đó mới lắp kính và bắt ray dẫn hướng lên cột thép. Khung thép đã "ăn" mất từ 10 - 12cm không gian mỗi chiều, khiến cabin thực tế chỉ còn khoảng 0,98m x 0,9m (tải trọng khoảng 300kg).
Tóm lại: Thang kính chỉ tiết kiệm tổng diện tích phủ bì chiếm chỗ trên sàn nhà. Còn nếu giếng trời đã cố định kích thước lọt lòng, làm thang xây hoặc khung thép âm tường sẽ giúp anh/chị khai thác được cabin rộng rãi nhất.
Hỏi: Chọn kích thước và tải trọng thang máy nhà phố bị tính "thừa" hoặc "thiếu" thì sẽ gặp phải những rắc rối thực tế gì?
Đáp: Đây là sai lầm rất phổ biến do chủ nhà bị cuốn theo tư vấn chung chung của các bên bán thang hoặc chọn theo cảm tính:
- Nếu tính THỪA (Chọn tải trọng quá to: 450kg – 500kg cho nhà ít người):
- Lãng phí không gian: Hố thang nuốt trọn diện tích, làm thang bộ bị bóp hẹp, tối và bí bức.
- Lãng phí tiền bạc: Chi phí mua thiết bị ban đầu đắt hơn từ 30 – 50 triệu đồng. Động cơ công suất lớn (3.7kW – 4.2kW) ngốn điện hàng tháng dù 95% thời gian chỉ có 1–2 người di chuyển.
- Nếu tính THIẾU (Chọn quá nhỏ: Thang micro 200kg – 250kg để tiết kiệm diện tích):
- Bất tiện sinh hoạt: Cabin chỉ đi vừa 2 người chật chội. Mỗi lần gia đình có khách hoặc 3 người cùng đi phải chia làm 2 chuyến.
- Bế tắc khi vận chuyển đồ: Không bê nổi các món đồ gia dụng nguyên khối như tủ lạnh Side-by-Side, máy giặt lồng ngang, đệm King-size hay xe lăn cho người già. Cửa thang quá hẹp (600mm) làm việc bốc vác rất dễ va quệt gây móp méo inox cửa.
TƯ VẤN CẤU HÌNH THANG MÁY TỐI ƯU CHUYÊN CHO NHÀ PHỐ THÔNG THƯỜNG
Dựa trên tần suất sinh hoạt và kích thước đồ đạc thực tế của nhà phố hiện đại, Tải trọng 350 kg chính là "điểm ngọt" (Sweet Spot) tối ưu nhất cả về công năng lẫn bài toán kinh tế.
Thông số kỹ thuật chuẩn cho Thang 350 kg (Cấu hình Thang Kính Khung Thép):
- Kích thước hố thông thủy thô:
- Rộng 1600 mm x Sâu 1500 mm (Toàn bộ khung thép chịu lực nằm gọn trong kích thước này).
- Ưu điểm: Không tốn thêm 10 – 15cm tường gạch bao quanh, để dành phần lớn diện tích giếng trời còn lại cho vế thang bộ đi lại thoáng đãng và lấy sáng tự nhiên.
- Kích thước Cabin thực tế thu được:
- Rộng 1000 mm – 1100 mm x Sâu 900 mm x Cao 2200 mm.
- Khả năng đáp ứng: Chở thoải mái 4 người lớn. Nhét vừa gọn gàng 1 chiếc tủ lạnh Side-by-Side (size 900 x 750 mm) hoặc đệm lò xo dựng nghiêng.
- Kích thước Cửa thang mở tự động từ giữa ra (CO):
- Rộng 650 mm – 700 mm.
- Lưu ý kỹ thuật: Với hố rộng 1500 mm, cửa mở tim tối đa đạt 650 mm (vẫn vừa tủ lạnh Side-by-Side nhét dọc). Nếu muốn cửa rộng hẳn 700 mm, anh/chị nên mở rộng bề ngang hố lên 1600 mm hoặc chuyển sang phương án Cửa lùa 1 bên (SO).
- Bài toán Năng lượng & Thiết bị:
- Dùng động cơ 2.2 kW – 3.0 kW (Tiết kiệm điện năng tối đa).
- Vẫn vận hành tốt bằng điện 1 pha (220V) có lắp thêm biến áp/tủ lưu điện ARD, nhưng khuyến nghị lên điện 3 pha (380V) để máy kéo chạy êm ái và bền bỉ nhất.
Hỏi: Thang máy nhà phố có cần làm hệ thống chống sét riêng không, hay chỉ cần dùng chung với hệ thống chống sét của toàn bộ ngôi nhà?
Đáp: Nhiều chủ nhà lầm tưởng chỉ cần lắp kim thu sét trên mái nhà là thang máy đã an toàn. Thực tế, thang máy là thiết bị chịu rủi ro hư hỏng do sét cao nhất trong nhà vì chứa hệ thống bo mạch điều khiển, biến tần và cảm biến cực kỳ nhạy cảm với sự biến động điện áp.
Một hệ thống an toàn chuẩn kỹ thuật cho thang máy bắt buộc phải đáp ứng 2 lớp bảo vệ:
- Bảo vệ chống sét trực tiếp (Cho toàn nhà): Hệ thống kim thu sét và dây thoát sét xuống đất của ngôi nhà giúp triệt tiêu dòng sét đánh trực tiếp vào công trình.
- Bảo vệ chống sét lan truyền (Bắt buộc riêng cho Thang máy): Khi có sét đánh ở khu vực lân cận, xung điện cao áp sẽ "quét" qua đường dây điện lưới 1 pha/3 pha hoặc dây tín hiệu truyền vào tủ điều khiển thang máy. Nếu không có thiết bị bảo vệ, bo mạch chính (Mainboard) và biến tần sẽ bị cháy nổ ngay lập tức.
Giải pháp kỹ thuật bắt buộc:
- Lắp Cụm chống sét lan truyền (SPD - Surge Protective Device): Bố trí thiết bị SPD ngay tại Tủ điện nguồn cấp riêng cho thang máy để dập tắt xung điện thừa trước khi nó vào tủ điều khiển.
- Nối đất (Tản âm/Tắm đất) độc lập: Đảm bảo hệ thống dây tiếp địa (dây mát) của thang máy có điện trở nối đất R ≤ 4 Ω. Tuyệt đối không đấu chung dây tiếp địa thang máy vào hệ thống tiếp địa gia dụng thông thường để tránh hiện tượng nhiễu xung điện ngược làm thang bị lỗi treo hoặc ngắt đột ngột.
Hỏi: Quy trình phối hợp sản xuất thang máy giữa bên thi công và đơn vị lắp thang diễn ra như thế nào? Liệu có phải chờ xây thô xong mới đo đạc sản xuất thang?
Đáp: Thực tế công trường có sự khác biệt rất lớn về quy trình sản xuất giữa Thang Kính và Thang Xây Kín:
-
Đối với Thang Kính Khung Thép (Sản xuất ngay - Xây dựng phải làm chuẩn tuyệt đối):
-
Thời gian gia công khung thép sơn tĩnh điện và đặt tôi kính cường lực theo kích thước riêng kéo dài từ 20 – 30 ngày. Vì vậy, đơn vị thang máy sẽ phát lệnh sản xuất toàn bộ Khung + Kính + Cabin ngay từ đầu dựa trên bản vẽ chốt.
-
Hệ quả: Thợ xây dựng bắt buộc phải thi công giếng trời, chừa ô sàn đúng 100% theo bản vẽ kỹ thuật. Khung thép cơ khí mang đến chỉ việc lắp ráp, nếu xây dựng làm sai lệch kích thước sẽ không thể sửa được kính đã tôi.
-
-
Đối với Thang Xây Kín (Thong dong may đo theo hiện trạng):
-
Vỏ hố thang do thợ xây gạch đảm nhận. Việc chấn dập vách inox Cabin tại xưởng diễn ra rất nhanh (chỉ mất 3 – 5 ngày).
-
Do đó, đơn vị thang máy thường chờ bên xây dựng cất nóc, trát xong hố thô mới thả dọi đo sai số thực tế, sau đó mới chấn dập Cabin vừa vặn theo hố thô đó.
-
-
Quy tắc chừa sai số cho Thang Xây Kín: Kỹ sư xây dựng luôn cho làm hố thô chưa trát rộng hơn từ 30 – 50mm mỗi chiều so với kích thước lọt lòng yêu cầu để phòng trường hợp thợ xây trát tường bị nghiêng lệch.
Hỏi: Mặt bên trong hố thang máy xây bằng tường gạch kín có cần phải trát phẳng hay không?
Đáp: Câu trả lời là TUYỆT ĐỐI KHÔNG NÊN TRÁT. Rất nhiều chủ nhà bị thợ xây "vẽ" thêm công đoạn này dẫn đến nhiều rủi ro kỹ thuật:
- Mất diện tích hố: Lớp vữa trát làm thu hẹp lòng hố từ 3 – 4cm, nguy cơ làm cabin không thả lọt hoặc phải bóp nhỏ kích thước thang.
- Gây khó khăn cho thợ lắp thang: Vữa trát sẽ che phủ toàn bộ hệ dầm bê tông kỹ thuật – vốn là nơi bắt vít nở chịu lực cho hệ ray dẫn hướng.
- Hạt cát rơi kẹt thiết bị: Lớp vữa trát lâu ngày trong môi trường kín dập dềnh áp suất gió rất dễ bong rộp, rơi vãi cát xi măng vào bộ phận bo mạch, cảm biến và cáp tải gây lỗi thang.
Cách làm chuẩn nhất: Chỉ yêu cầu thợ xây xây miết mạch gọn gàng, bịt kín các lỗ giáo rồi quét một lớp hồ dầu (hoặc sơn nước chống bụi) là đủ tiêu chuẩn nghiệm thu bàn giao cho bên thang máy.
